檢查 / 診斷步驟 ：

1. F模式動作正常，非F模式時大臂與小臂復合出現問題，翻閱液壓圖紙首先想到的是合流出現了故障。

2.  非F模式時，大臂單獨動作，大臂速度在正常范圍內，大臂合流應該沒問題。大小臂復合動作，大臂速度慢判斷問題應該出現在小臂合流（小臂合流故障時常通）。

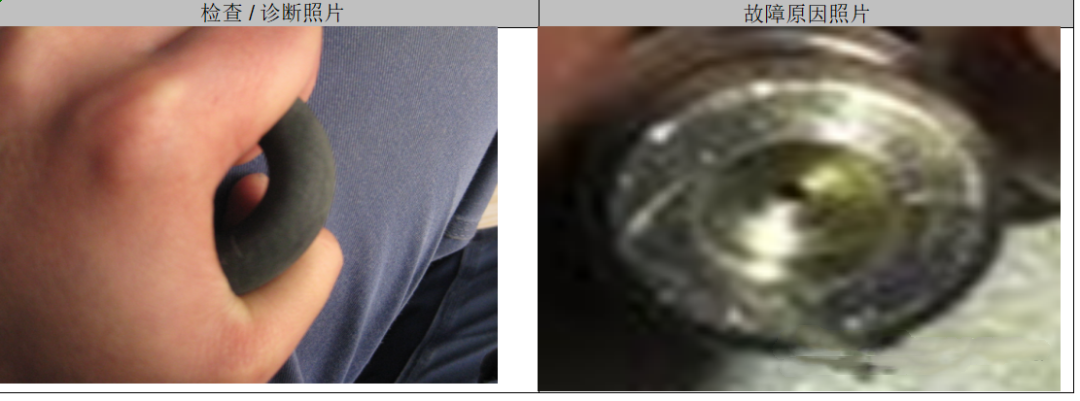

3.  G模式下手握小臂合流的控制油管Ps，無動作時無壓力（正常）。作大臂提升也無壓力（不正常）。F模式無動作Ps油管有壓力(正常)，這說明了：大小臂復合動作時無法切斷小臂合流導致的大臂提升速度異常慢。

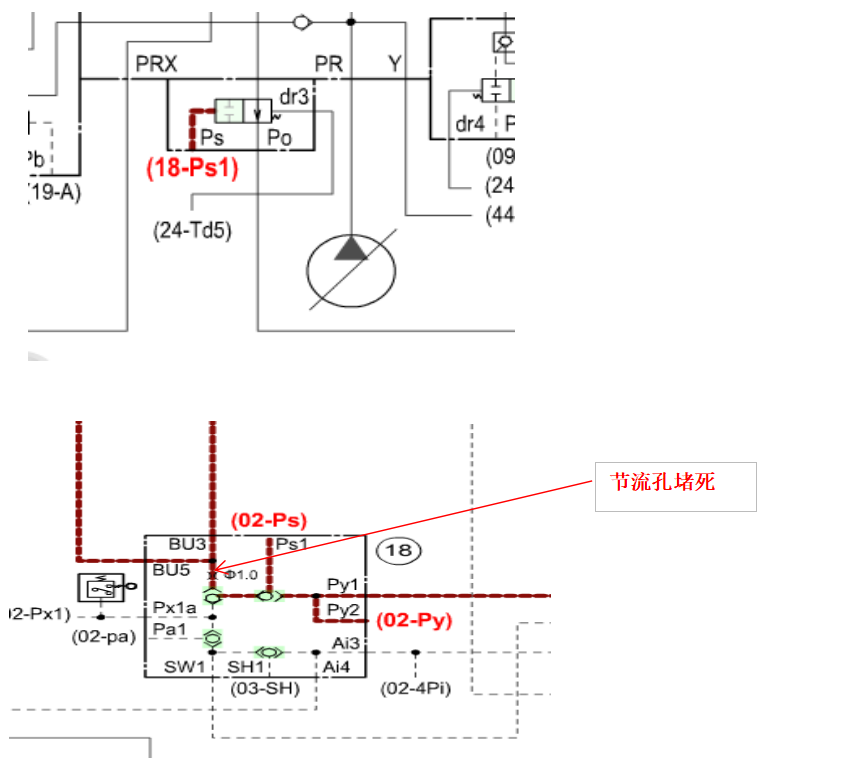

 4. 翻閱先導油路的液壓圖紙得知小臂合流的控制油路是大臂提升的先導油BU2-BU5經過一個節流孔在經過一個梭閥（Px1a進行壓力比較)，然后經過第二個梭閥（與Py1進行壓力大小比較）最終到達Ps。



5.依次檢查2個梭閥和一個節流孔，發現問題出在節流孔堵死。清洗節流孔故障消失。





 解決方案：清洗節流孔，并建議更換液壓油和液壓濾芯。

原理分析：



此設備液壓油及液壓濾芯長時間不更換，液壓變臟導致節流孔卡死最終導致的這個奇葩故障，若客戶及時進行保養，這個故障根本不會出現。所以及時的對設備進行保養尤為重要。
