O形圈能否用于矩形或非圓形溝槽結構？答案是肯定的！不過，我們需要遵循一些明確的指導原則。

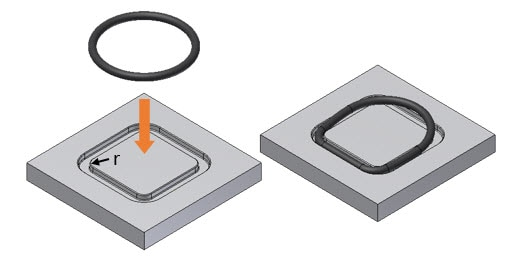

非圓形的端面密封溝槽也可稱為跑道形溝槽、不規則溝槽或定制平面溝槽。  非圓形溝槽使用O形圈時，主要的設計考慮因素是拐角處的最小半徑（即溝槽內側半徑，圖中標記為“r”）。溝槽內側半徑應至少為O形圈線徑的三倍。如果條件允許，六倍則更加理想。這樣設計的主要目的是為了避免的是O形圈在拐角處承受過大應力，或產生折痕，從而增加拐角處泄漏的可能性。將內側半徑設計為線徑的六倍，可最大限度地降低彎曲應力，從而延長使用壽命。

 理想設計：r > 6 × W（O形圈線徑）

最低設計：r > 3 × W（O形圈線徑）

    為了盡量減少因密封圈拉伸或外徑壓縮而帶來的安裝困難，溝槽的中心線周長應與O形圈的中心線周長相匹配。溝槽的矩形截面應遵循《O-Ring Handbook》中建議的指南。

受安裝空間限制，而無法將內側半徑設計到理想尺寸時，定制密封件是一種替代方案。定制密封件的的主要優勢在于可以定制模壓成型，以精確貼合溝槽形狀，從而消除因拐角處彎曲應力帶來的隱患。它可以具有與O形圈相同的圓形橫截面，而擁有與溝槽形狀相匹配的輪廓形狀，從而使溝槽可采用更小拐角內側半徑的同時，使接觸面完美契合溝槽。
